一臺功能完備的山東四柱液壓機制造成型需要經過很多工藝，首先一步就是根據客戶的需求繪制四柱液壓機的液壓原理圖，液壓原理圖是整機生產制造的根基，起著中流砥柱的作用

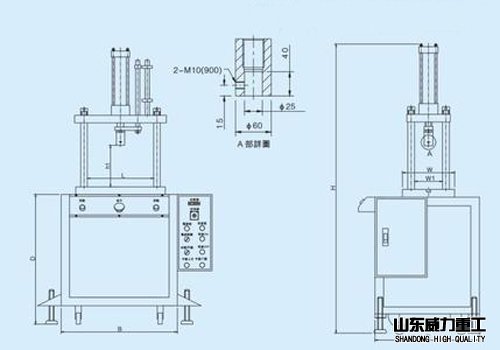

　　山東四柱液壓機顧名思義機身是由四根立柱組成，其中有兩橫梁的，有三橫梁的，有四橫梁的，有六橫梁的等等，本機器為立式結構四柱液壓機由機身主缸行程限位裝置等通過管路及電器系統連接起來構成一個整體，現將個部分簡介如下：



　　1、機身



　　山東四柱液壓機機身由上橫梁，活動橫梁及下橫梁用四根立柱銜接起來，經過螺母固緊而構成一個封閉的鋼性結構液壓機作業時的效果力，動梁和主缸活塞桿銜接，以立柱為導向上下移動



　　動梁的滑動部位設有加油孔，守時加油，以便潤滑運動部位動梁下平面和下橫梁上平面開有T型槽，供設備模具用



　　2、行程限位設備



　　行程限位設備由導向板和光電開關E3F-DS10C4構成分別分為上限位光電開關，疾速轉慢速光電開關和下限位光電開關，共三個為一組調理不同的光電開關方位，即可改動活動橫梁在上、下端的中止方位以及疾速轉慢速的轉換方位待山東四柱液壓機調好后，應將鎖緊螺母鎖緊在定壓成型中，下光電開關只能做下端極限方位的操控（起維護效果），不能作限制行程的操控；在定程成型中，光電開關由時間繼電器操控，起到超壓維護效果



　　山東四柱液壓機低能耗、高效率、機款新穎設有液壓機安全維護設備、主動記數功用其活動橫梁二段速度操控：空載疾速、工進慢速靠模、拉伸主缸、壓邊缸具有上下限位維護，賞析限行程方位設定簡略、便利、方便
