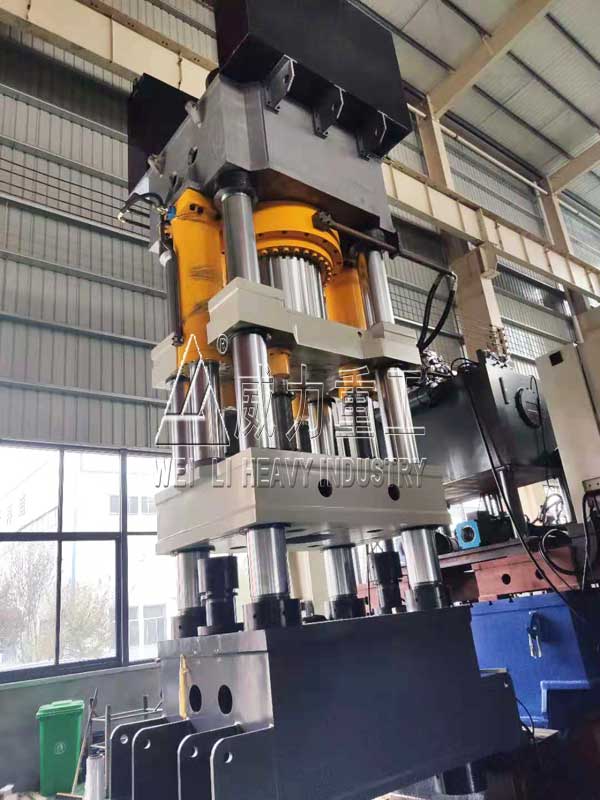

- 產品名稱：1800噸液壓機_1800噸四柱液壓機_1800四梁四柱液壓機
- 推薦度：

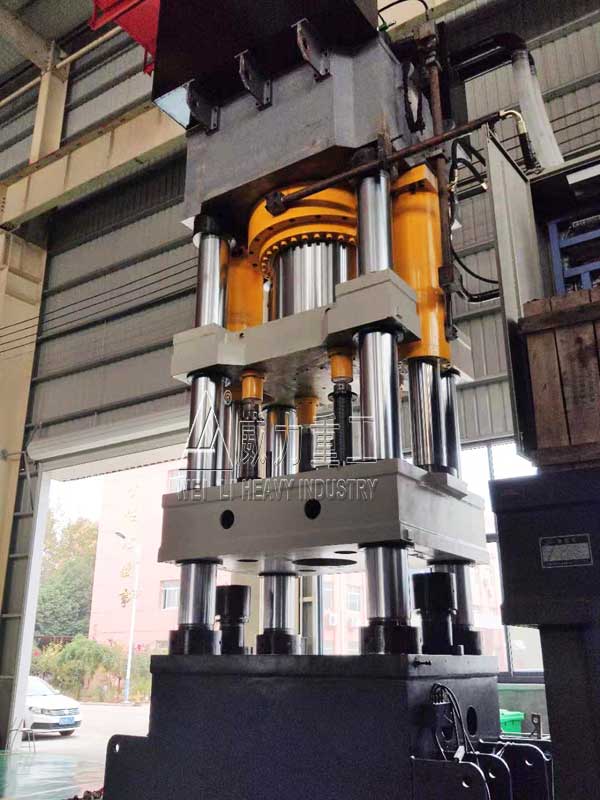

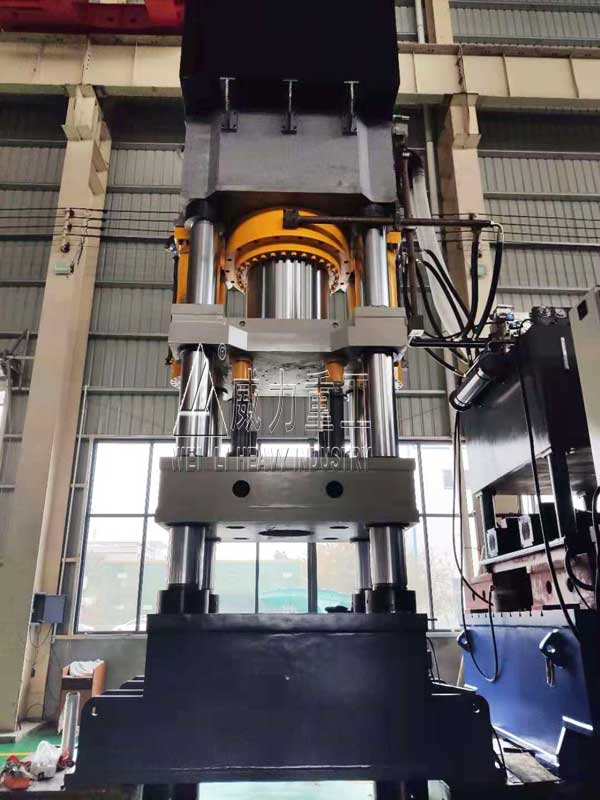

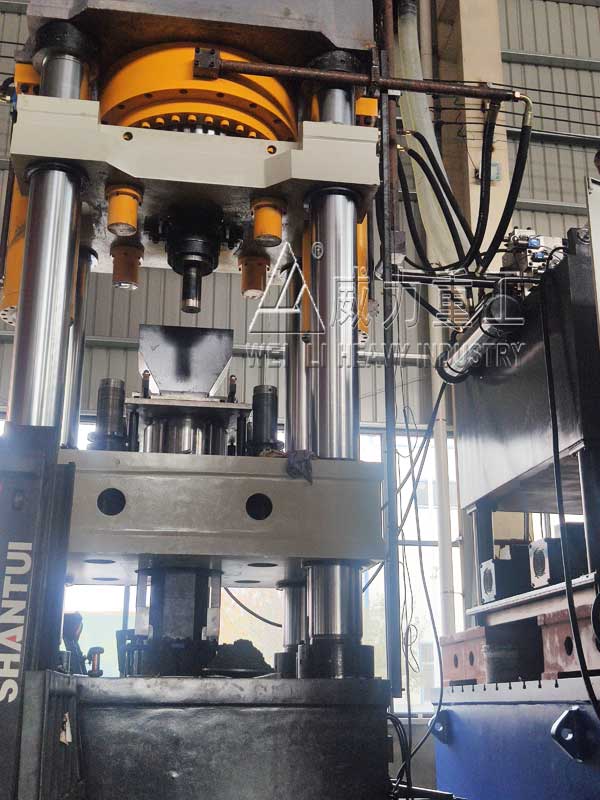

本機為一臺YW79系列的一款產品，機身結構為四梁四柱式設計，機器噸位為1800噸，也稱YW79-1800噸四柱液壓機，是粉末成型、雙動薄板拉伸常用機型，外觀上多為四梁四柱式結構設計，其他部分的設計還是有一定的差距。這款1800噸四梁四柱液壓機是公司為客戶量身設計定做，用于鐵粉壓制成型健身啞鈴頭。六角啞鈴頭的壓制工藝，可用鐵粉冷壓，也可熱壓。該機器都可實現。1800噸液壓機做為鐵粉末壓制成型液壓機，電氣控制采用PLC可編程控制器，液壓系統采用先進的插裝集成閥，保證液壓機連續，頻繁的穩定工作。配有油液冷卻裝置。1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機采用按鈕集中控制，同時裝有機械限位裝置，從而保證成型亞領頭的一致性。
1800噸液壓機性能特點：
★主機結構有限元優化設計，四柱式組構可靠，實用；框架式結構剛性好，精度高.
★成形時，浮動模板反向支撐力可控.
★脫模時，具備模具彈性變形補償。
★欠裝粉設計，防止上模沖進入陰模型腔時粉末撲出；
★加粉高度機械限位可調；
★延伸固定板設計，方便罐開零件成形。
★可進行粉末移送和液壓比例浮動成形。
★帶自動送料機構，在線重量檢測及制件存放旋轉臺等裝置供選配。
設備使用條件：
1、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機工作區域溫度：0~50℃（±）
2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％
3、冷卻方式：水冷裝置
4、液壓系統使用介質：46號抗磨液壓油
工作原理：
1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機的液壓系統的作用，當?shù)装逦挥谀Ｏ聲r，頂缸下降，下模固定在底板上，送板缸退回，原料通過加料缸的作用被送入下模，由布料部分的旋轉，模具的振動，下入模腔內，此時加料缸縮回，布料器位于料倉下，模腔上部留出空間，子缸快速下降，模腔內形成壓力腔，主缸繼續加壓，電接點表發訊，完工成型工作，主缸卸荷，此時沖頭輕壓在模腔內，頂出上升，帶動模具向上，脫開成型的坯塊，子缸帶動主缸上升，沖頭脫離模具，由送板缸的作用將成品坯塊送出1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機工作臺，完成一次加工。
1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機的液壓系統的作用，當?shù)装逦挥谀Ｏ聲r，頂缸下降，下模固定在底板上，送板缸退回，原料通過加料缸的作用被送入下模，由布料部分的旋轉，模具的振動，下入模腔內，此時加料缸縮回，布料器位于料倉下，模腔上部留出空間，子缸快速下降，模腔內形成壓力腔，主缸繼續加壓，電接點表發訊，完工成型工作，主缸卸荷，此時沖頭輕壓在模腔內，頂出上升，帶動模具向上，脫開成型的坯塊，子缸帶動主缸上升，沖頭脫離模具，由送板缸的作用將成品坯塊送出1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機工作臺，完成一次加工。
1800噸四梁四柱液壓機使用前須知：
1、使用前請詳細閱讀本說明書?！?/span>
2、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機的工作處平面不能過度平滑
3、用戶提供的插座的電氣額定參數應不小于本機的電氣額定參數，并有良好的接地措施?！ ?/span>
4、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機整機嚴禁在陽光直射的環境中使用。
1800噸四柱液壓機安全操作事項：
1、不了解1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機結構性能或操作程序者不應擅自開動機器；
2、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機機器在工作過程中，不應進行檢修和調整模具；
3、當機器發現嚴重漏油或其它異常(如動作不可靠、噪聲大、振動等)時應停車分析原因，設法排除，不得帶病投入生產：
4、不得超載或超過zui大偏心距使用：
5、嚴禁超過滑塊的zui大行程，模具閉合高度zui小不得小于600mm。
6、電氣設備接地必須牢固可靠：
7、每天工作結束：將滑塊放至zui低位置。
1800噸液壓機的組成：
1、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機包括機身、工作平臺、固定底板、主油缸、推料油缸，推模油缸、上固定梁、多個立柱、壓料桿、壓頭、料箱、料箱底、料筒法蘭、料筒和料斗；
2、工作平臺垂直設置在固定底板上端；多個立柱垂直設置在工作平臺上；多個立柱上端分別通過多個固定螺母與上固定梁連接料箱底設置在機身上，料箱底下端通過料筒法蘭與料筒連接；料箱設置在料箱底上，料箱位于料筒的正上方，料箱與料筒連通；
3、壓料桿垂直設置在固定梁上，壓料桿的下端連接壓頭；壓頭位于料箱的正上方；
4、主油缸設置在上固定梁的上端；主油缸進油端上固定有兩個充液閥；充液閥與充液油箱出油端連接；充液油箱設置在主油缸一側；主油缸上設有用于推動壓料桿朝向或者遠離料箱移動的左定位行程導桿和右定位行程導桿；
5、推料油缸和料斗并排設置在料箱的一側，推料油缸設置在料斗的下方，推料油缸設置在推料底板上，推料油缸的推料端連接用于將推料底板上的物料推送至料箱內推料頭；
6、推模油缸設置在推料油缸下方，且推模油缸通過連接件連接料筒；推模油缸的推料端朝向料筒上設有的出料口。
7、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機由主機、液壓傳動系統和電氣控制系統組成。
8、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機的控制系統設有調整、手動、半自動三種工作方式。工作方式由轉換開關進行選擇，觸摸屏集中控制。半自動方式分“帶頂出”和“不帶頂出”“帶排氣”和“不帶排氣”“微開模”工藝動作供選擇，排氣次數可調。
在“不帶頂出”工藝動作時，在操作盤上設有機外“頂出”“退回”按鈕。共四組獨立按鈕(頂出速度采用壓力補償變量泵)。
機外頂出：本機配有獨立雙頂出、雙抽芯裝置，模內頂出配備同步系統，使開模穩定可靠。(模內頂出配備6組M16獨立接頭)壓機均留有機外“頂出”“退回”的油路系統的接口，用高壓軟管連接(甲方提供每臺壓機外接油路的壓力和相關連接尺寸等參數)。
9、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機的液壓主控制系統采用插裝式集成閥。該系統結構緊湊，動作靈敏可靠，抗污染能力強，液流阻力小，維修方便，壽命長。
10、1800噸液壓機_1800噸四柱液壓機_1800t四梁四柱液壓機的電氣控制系統采用了PLC可編程控制器和觸摸屏控制，可實現機床各種工藝動作循環。該系統使控制更為靈活，動作準確可靠?？稍谄聊簧戏奖愕膶瑝K的行程、壓力等參數進行預置。并設有可移動操作臺。
1800噸四梁四柱液壓機作為雙動薄板拉伸液壓機的功能時，其動作原理特點如下：1800噸四梁四柱液壓機主要用于板材的深拉伸工藝，例如制造封頭，各種容器，汽車大型的覆蓋件等，1800噸四梁四柱液壓機的主要結構特點是有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，拉伸動梁和壓邊動梁可一起快速下降，接近工件時改為慢速下降，當壓邊動梁壓住工件四周時，壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁繼續下行進行拉伸。拉伸工藝完成后，拉伸動梁可實現保壓延時、卸壓和快速回程，壓邊動梁相應也卸壓和快速回程，然后頂出缸將工件頂出。
1800噸四梁四柱液壓機除了設置頂出缸以外，還設有移動工作臺，便于更換大型模具。1800噸四梁四柱液壓機也可以通過定位銷或拉桿將拉伸、壓邊動梁聯為一體，實現單動，此時壓制力將使兩者之和。

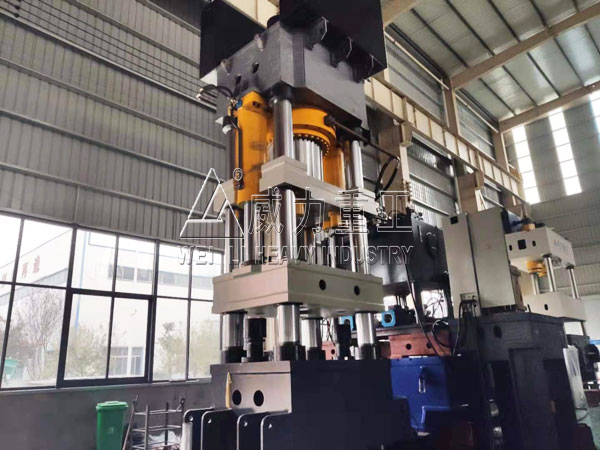

1800噸粉末成型液壓機

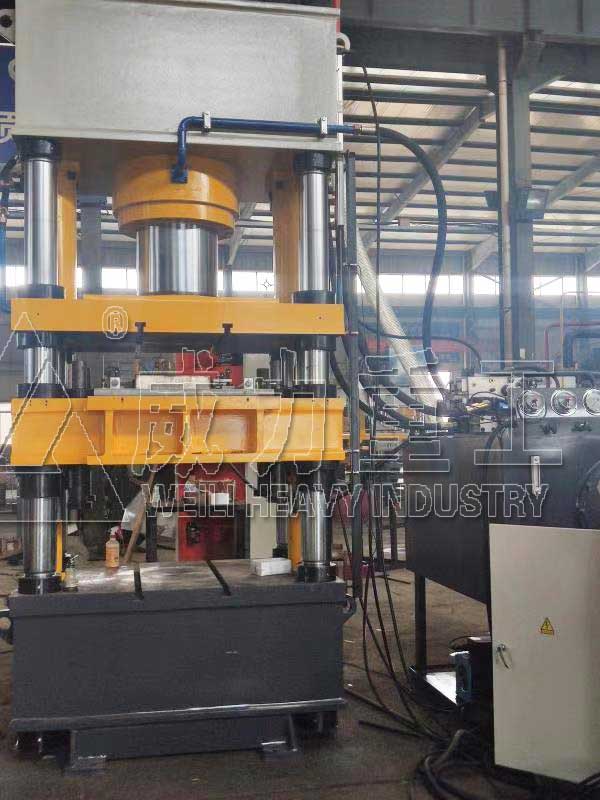

上一篇：上一篇：500噸四梁四柱液壓機_500T伺服粉末成型液壓機
