伺服框架式液壓機生產線
2000噸伺服框架式液壓壓力機客戶調試現場

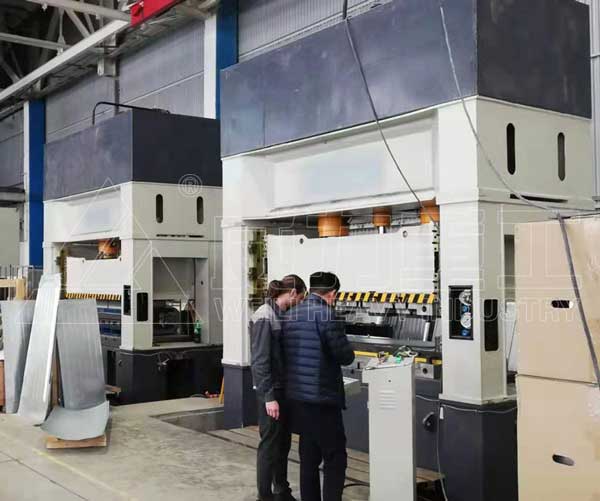

800噸框架式液壓機壓制洗衣機擋板
伺服框架式液壓機使用步驟：
2、液壓機工作前，要先清理模具上的各種雜物，并清除立柱上的污垢;
3、框架式液壓機安裝模具必須在停電狀態下進行安裝，禁止與起動按鈕、手柄和腳踏開關碰撞;
4、安裝上下模具對位，調整模具間隙，不允許單側偏離中心，模具固定后再進行壓力測試;
5、在框架式液壓機加壓工作之前，應啟動設備怠速5分鐘，檢查油箱的油位是否足夠，油泵的聲音是否正常，液壓?jiǎn)卧凸苈?、接頭和活塞是否漏油;
6、啟動設備進行壓力測試，檢查壓力是否達到工作壓力，設備的運行是否正?？煽浚欠翊嬖谛孤?
7、調整工作壓力，但不應超過設備額定壓力的90%。按壓一件工件，通過試驗后再進行循環生產;
8、對不同型材和工件，在沖壓和校正時，應隨時調整工作壓力、保壓時間，不應損壞模具和工件;
9、下班前，應將模具內的物料或工件壓制完成，保證模具內干凈清潔，使主油缸處于初始位置后方可關機斷電。
框架式液壓機操作使用注意事項：
1、當滑塊帶動模具上下按壓時，禁止將手和頭伸入壓板和模具的工作部分;
2、設備工作時，嚴禁按壓、拉伸、焊接、切割、彎曲、扭曲作業;
3、框架式液壓機周圍不得吸煙、焊接、切割、火災，不得存放易燃易爆物品等;
4、當液壓機工作完成時，應切斷電源，擦拭干凈設備立柱和活塞桿，添加潤滑油，清洗模具和工件;
5、如果機器運行異常，應立即切斷電源;
6、在調整框架式液壓機時，必須切斷電源，移動工件時要注意手的安全性;
7、液壓機的所有部件都要定期保養維護。
快速鍛壓伺服框架式液壓機維護保養：
1、液壓油，低于20度時萬用N32／GB3141的高于30度時，可用N46／GB3141。
工作用油推薦采用32號、46號抗磨液壓油，使用油溫在15～60攝氏度范圍內。
2、油液業進行嚴格過濾后才允許加入油箱。
3、工作油液每一年更換一次，其中第一次更換時間不應超過三個月；
4、滑塊應經常注潤滑油，立柱外表露面應經常保持清潔，每次工作前應先噴注機油。
5、在公稱壓力500T下集中載荷最大允許偏心40mm。偏心過大易使立柱拉傷或出現其它不良現象。
6、每半年校正檢查一次壓力表；
7、機器較長期停用，應將各加—廠表面擦洗干凈并涂以防銹油。
伺服框架式液壓機技術參數：
|
項目 |
單位 |
YW27K-200 |
YW27K- 315 |
YW27K- 400 |
YW27K-500 |
YW27K- 630 |
YW27K- 800 |
YW27K- 1000 |
YW27K- 1250 |
YW27K- 1600 |
YW27K-2000 |
YW27K-2500 |
YW27K-3000 |
|
|
公稱力 |
KN |
2000 |
3150 |
4000 |
5000 |
6300 |
8000 |
10000 |
12500 |
16000 |
20000 |
25000 |
30000 |
|
|
回程力 |
KN |
400 |
630 |
500 |
900 |
900 |
1000 |
1350 |
2000 |
2700 |
2700 |
2500 |
3500 |
|
|
滑塊行程 |
mm |
700 |
800 |
800 |
900 |
900 |
1000 |
1000 |
1300 |
1500 |
1600 |
1400 |
1800 |
|
|
開口高度 |
mm |
1120 |
1200 |
1200 |
1400 |
1500 |
1800 |
1800 |
1800 |
2000 |
2000 |
2200 |
3000 |
|
|
液壓墊公稱力 |
KN |
400 |
630 |
1000 |
2000 |
2000 |
2500 |
4000 |
4000 |
5000 |
5000 |
5000 |
6000 |
|
|
液壓墊行程 |
mm |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
400 |
500 |
500 |
500 |
600 |
|
|
滑塊速度 |
空程 下行 |
mm/s |
100 |
120 |
180 |
150 |
150 |
150 |
160 |
150 |
120 |
130 |
150 |
160 |
|
工作 |
mm/s |
6-10 |
6-10 |
9-20 |
10-22 |
8-19 |
8-18 |
8-19 |
7-15 |
6-13 |
7-15 |
5-14 |
8-14 |
|
|
回程 |
mm/s |
80 |
80 |
160 |
120 |
130 |
140 |
140 |
90 |
90 |
110 |
120 |
110 |
|
|
液壓墊速度 |
上升 |
mm/s |
60 |
60 |
60 |
55 |
45 |
45 |
45 |
45 |
39 |
45 |
80 |
60 |
|
退回 |
mm/s |
120 |
120 |
160 |
140 |
120 |
95 |
90 |
95 |
80 |
90 |
120 |
140 |
|
|
工作臺尺寸 |
左右 |
mm |
1000 |
1260 |
1450 |
2200 |
2500 |
2200 |
2500 |
3500 |
4000 |
4600 |
5000 |
4000 |
|
前后 |
mm |
900 |
1120 |
1250 |
1600 |
1800 |
1600 |
1800 |
2000 |
2600 |
2600 |
2500 |
2500 |
|
|
液壓墊尺寸 |
左右 |
mm |
600 |
650 |
1200 |
1500 |
1900 |
1500 |
2000 |
2900 |
3200 |
3800 |
4020 |
2850 |
|
前后 |
mm |
600 |
650 |
800 |
1100 |
1270 |
1120 |
1270 |
1400 |
2000 |
2000 |
1870 |
1600 |
|
|
外形尺寸 |
左右 |
mm |
3280 |
3900 |
4250 |
4700 |
5100 |
4900 |
4000 |
5500 |
5600 |
6200 |
9560 |
7300 |
|
前后 |
mm |
1400 |
1800 |
2750 |
3100 |
3400 |
3300 |
3500 |
3800 |
4000 |
4200 |
7700 |
11490 |
|
|
地面以上 |
mm |
3900 |
5200 |
5350 |
5800 |
6200 |
6700 |
6800 |
7300 |
8000 |
8600 |
9300 |
7972 |
|
|
電機功率 |
Kw |
15 |
22 |
44 |
60 |
74 |
90 |
110 |
110 |
165 |
225 |
225 |
275 |
|
