前幾天淄博客戶采購了一臺500噸三梁四柱液壓機配伺服控制系統，已經送達客戶多日，近幾天客戶打來電話，要求我們公司人員去調試，威力重工在接到客戶電話后就立馬安排工作人員到客戶那里去調試。。一下是工作人員在客戶車間調試時拍的照片與視屏。。一起來了解下。




500噸伺服四柱液壓機客戶車間調試


淄博距離我們公司也比較近，同屬于山東，工作人員坐上高鐵，兩三個小時后就到達了客戶的車間，液壓機的使用對于沒有經驗的客戶來說，可能會比較難，公司的工作人員會對機器的設備操作者進行一個簡單的培訓講解。調試我們有專門的調試流程，與操作注意事項。。這里簡單介紹下客戶也可以自己嘗試著去操作一下。



500噸伺服四柱液壓機的調試，包括空車運轉調試和負載運轉調試。對組成液壓系統自動工作循環中個股工作部件的力、速度、行程的始點和終點，各個動作的時間和整個循環的總時間等進行測試并調整到正確數值，同時，還應檢驗力、速度和行程的可調性，以及操縱方面的可靠性，否則應予校正。此外，還應判定系統的功率損失和油溫升高是否符合要求，否則應采取措施加以解決。



500噸伺服四柱液壓機的運轉調試應書面記載，并納入技術檔案，作為設備投產使用和設備維修的原始技術依據。液壓機空載調試的作用是在空載運轉條件下，全面檢查液壓系統的各個回路和液壓元件、輔助裝置的工作是否正?？煽?。工作循環或各種動作的自動換接是否符合要求。

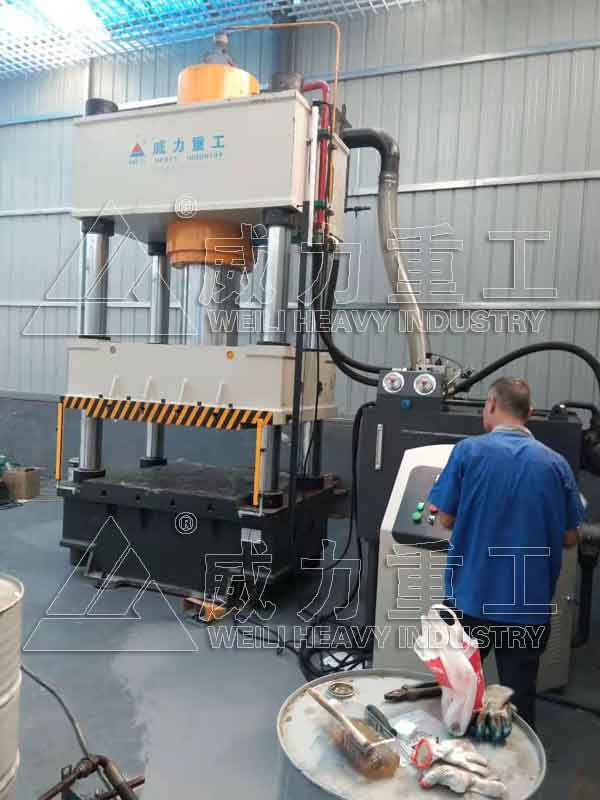

500噸伺服四柱液壓機調試現場




在500噸伺服四柱液壓機空載調試前應進行外觀前面檢查，其檢查項目如下：

①、各個液壓元件及管道連接是否正常、可靠。例如液壓泵的進、出油口及旋轉方向是否與泵標注的符合；各種閥的進油口、出油口及回油口的位置是否正確。

②、油箱、電動機及各個液壓部件的防護裝置是否具備和完善。

③、油箱中的油面高度及所用油液是否符合要求。

④、系統中個液壓部件、油管及管接頭的位置是否便于安裝、調節、檢查和維修；壓力計等儀表是否安裝在便于觀察的地方。

⑤、液壓泵轉向是否正確。



四柱液壓機組成細節液壓缸


500噸伺服四柱液壓機伺服系統的調試步驟：

1、在接線之前，先初始化參數。在控制卡上：選好控制方式；將PID參數清零；讓控制卡上電時默認使能信號關閉；將此狀態保存，確?？刂瓶ㄔ俅紊想姇r(shí)即為此狀態。

2、接線：將控制卡斷電，連接控制卡與伺服之間的信號線。以下的線是必須要接的：控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。

3、試方向：對于一個閉環控制系統，如果反饋信號的方向不正確，后果肯定是災難性的。通過控制卡打開伺服的使能信號。這是伺服應該以一個較低的速度轉動，這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。使用這個指令或參數，看電機的轉速和方向是否可以通過這個指令（參數）控制。

4、抑制零漂：使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。由于零漂本身也有一定的隨機性，所以，不必要求電機轉速絕對為零。

5、建立閉環控制

6、調整閉環參數

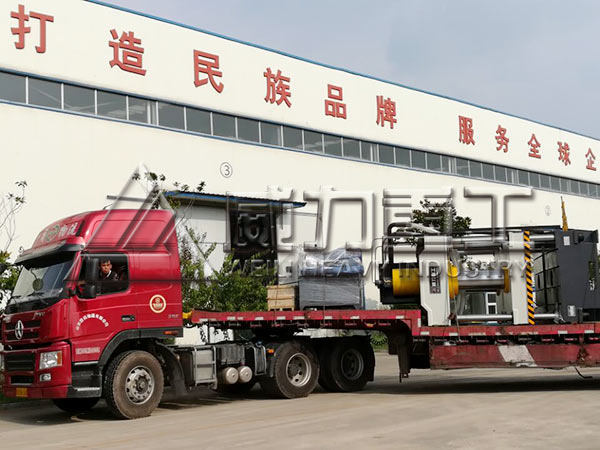

液壓機設備發貨圖

目前這臺500噸伺服四柱液壓機客戶已經開始生產加工，壓制產品效果好，高效節能，客戶滿意度高，威力重工一直用心做產品，客戶滿意是我們的服務原則。歡迎需要液壓機設備的客戶來公司考察定制，咨詢熱線：18306370898（可加微信）
